Кольцевой распределительный щит — 3 отличия от шкафа разъединителя
Кольцевой распределительный щит (КРЩ) представляет собой усовершенствованную версию шкафа с линейным разъединителем. В отличие от традиционного разъединителя, который служит только для видимого разрыва цепи, кольцевой распределительный щит выполняет функции полноценной защиты и коммутации распределительных сетей.
Это оборудование появилось на рынке сравнительно недавно, но уже успело занять важное место в системах распределения электроэнергии. Основная причина популярности — рост числа промышленных предприятий и объектов коммунальной инфраструктуры, требующих надёжного и функционального оборудования.

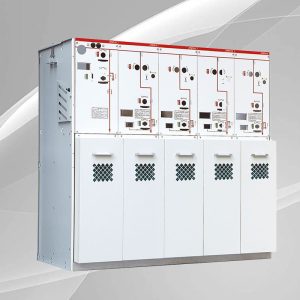

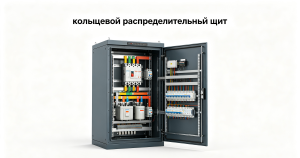

Изображение кольцевого распределительного щита
1. Что такое кольцевой распределительный щит
Кольцевой распределительный щит является промежуточным звеном между простым шкафом разъединителя и сложными распределительными устройствами. Он объединяет в себе функции коммутации, защиты и изоляции.
Основное отличие заключается в способности работать с токами нагрузки. Кольцевой распределительный щит оснащается выключателями нагрузки, которые позволяют отключать рабочие токи. Для защиты от коротких замыканий используются плавкие предохранители. Это делает оборудование более функциональным по сравнению с обычным шкафом разъединителя.
Шкаф разъединителя выполняет лишь функцию изоляции участка сети при ремонтных работах. В свою очередь, кольцевой распределительный щит обеспечивает не только изоляцию, но и оперативное управление потоками электроэнергии, а также защиту оборудования от аварийных режимов.
2. Ключевые отличия от шкафа разъединителя
Первое отличие — функциональность. Шкаф разъединителя предназначен только для создания видимого разрыва цепи. Кольцевой распределительный щит способен коммутировать рабочие токи и отключать короткие замыкания.
Второе отличие — оснащение. В шкафу разъединителя защита обеспечивается только предохранителями. Кольцевой распределительный щит комплектуется выключателями нагрузки, предохранителями и дополнительными устройствами защиты.
Третье отличие — область применения. Шкафы разъединителя используются преимущественно на линейных ответвлениях. Кольцевой распределительный щит применяется в узловых точках распределительных сетей, на подстанциях и промышленных объектах.
3. Основные области применения
Кольцевой распределительный щит используется в различных секторах электроэнергетики:
на электрических станциях и подстанциях различного напряжения;
в системах распределения электроэнергии промышленных предприятий;
для запуска крупных высоковольтных двигателей;
в распределительных сетях городского и сельского хозяйства;
на объектах возобновляемой энергетики.
Данное оборудование успешно применяется как в условиях сурового климата, так и в регионах с повышенной влажностью, что подтверждает его универсальность и адаптивность к различным эксплуатационным условиям.
Оборудование может устанавливаться как в закрытых помещениях, так и в специальных контейнерных исполнениях для наружной установки. Это обеспечивает гибкость при проектировании новых объектов и модернизации существующих. Благодаря широкому диапазону рабочих температур и устойчивости к внешним воздействиям, кольцевой распределительный щит остаётся надёжным решением для объектов любого типа, от удалённых подстанций до городских распределительных сетей.
4. Конструктивные исполнения: воздушная и газовая изоляция
Существует две основные конструктивные разновидности кольцевого распределительного щита.
В первом варианте используется воздушная изоляция. Все токоведущие части соединены медными шинами, а коммутация выполняется выключателем нагрузки. Такое исполнение отличается простотой обслуживания и доступностью ремонта. Однако оно требует большего пространства для размещения.
Второй вариант представляет собой полностью герметичный бак с газовой изоляцией. Всё оборудование размещено в закрытом объёме, заполненном элегазом. Герметичные исполнения отличаются компактными размерами и высокой надёжностью. Они устойчивы к внешним воздействиям и подходят для установки в условиях ограниченного пространства.
5. Как выбрать подходящее исполнение
Выбор конкретного типа оборудования определяется несколькими факторами:
условия эксплуатации и климатические особенности региона;
доступное пространство для установки;
требования к надёжности и бесперебойности электроснабжения;
бюджет и эксплуатационные расходы.
Кроме того, следует учитывать наличие сервисного обслуживания и доступность запасных частей, что влияет на долгосрочную эксплуатационную эффективность оборудования.
Кольцевой распределительный щит с воздушной изоляцией предпочтителен для объектов, где есть свободное пространство и требуется простота обслуживания. Герметичные исполнения с газовой изоляцией выбирают для городских подстанций и объектов с высокими требованиями к компактности.
Оборудование обоих типов успешно применяется в распределительных сетях напряжением до 35 кВ. Кольцевой распределительный щит остаётся востребованным решением для модернизации и строительства новых объектов электроэнергетики.
