Аннотация: Эта статья знакомит с уровнем изоляции и методом представления трансформатора, а также с координацией разрядника ней тральной точки трансформатора.

Ключевые слова: разрядник нейтральной точки изоляции трансформатора

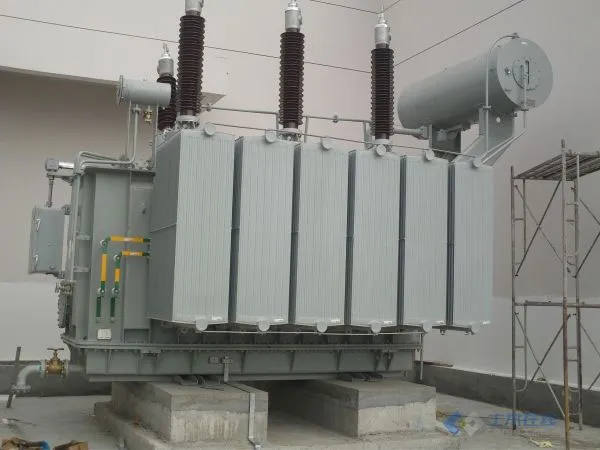

Класс изоляции трансформатора, также известный как прочность изоляции, является классом, который соответствует классу защиты и другим изолированным компонентам, то есть значение выдерживаемого напряжения, определяемое максимальным напряжением Um оборудования.

Максимальное напряжение оборудования Um – эффективное значение максимального межфазного напряжения обмотки трансформатора. С точки зрения изоляции Um является максимальным эффективным напряжением системы, к которой могут быть подключены обмотки. Таким образом, Um является стандартным значением, которое может быть больше или равно номинальному напряжению обмотки.

Изоляция всех обмоток с одинаковым выдерживающим напряжением на частоте заземления на выходных клеммах называется полной изоляцией; Уровень изоляции точки заземления или нейтральной точки обмотки ниже уровня изоляции конца провода, что называется градиентной изоляцией.

Номинальное выдерживаемое напряжение обмоток обозначено следующими буквенными кодами:

LI-выдерживаемое напряжение молниевого импульса

SI-выдерживаемое напряжение рабочего
AC-Выдерживаемое напряжение переменной частоты

Класс изоляции трансформатора выражается перечислением значений выдерживаемого напряжения в последовательности обмоток высокого, среднего и низкого напряжения (прежде всего импульсного класса), разделенных диагоналями. Класс изоляции нейтральной точки с классифицированной изоляцией перечислен горизонтальной линией после класса изоляции на конце линии.

Например：LI850AC360- LI400AC200/LI480AC200- LI250AC95/LI75AC35。

Его значение таково: основной трансформатор с трехсторонней ступенчатой изоляцией 220 кВ, прежде всего, выводная клемма на стороне высокого напряжения, нейтральная точка, выводная клемма на стороне среднего напряжения, нейтральная точка и низкое напряжение.

Для выбора защиты от молниеразрядников:

Вообще говоря, выбор разрядника на стороне шины относительно легкий, и выбор в соответствии с уровнем напряжения, произведенным и используемым производителем, как правило, нет проблем. Однако выбор нейтральной точки довольно сложен. Несколько лет назад Гуандунская электросетевая компания специально опубликовала документ, в котором указывалось, что в разных местах существует много несоответствующих разрядников, и исправила их. Кратко описан выбор разрядника нейтральной точки для режима защиты нейтральной точки 110 кВ главного трансформатора.

Способ защиты одноразового разрядника

Разрядник Y1W-73/200 может быть использован в нейтральной точке с классом изоляции 60кВ. Его напряжение постоянного тока 1 мА составляет 103 кВ, что эквивалентно пиковому значению промышленной частоты 73 кВ, нейтральная точка может выдерживать кратковременное перенапряжение промышленной частоты в 1 раз больше фазового напряжения; Остаточное напряжение 1 кА составляет 200 кВ, а класс молниестойкого напряжения можно рассчитать как U-стойкость = 1,1 × (1,1 У остаточное + 15) кВ. Остаточное напряжение тока составляет 200 кВ, поэтому изоляция оборудования 258 кВ может соответствовать требованиям. Молниеразрядники с остаточным напряжением 225 кВ также могут соответствовать требованиям координации изоляции изоляции с молниестойкостью 300 кВ.

Нейтральная точка класса изоляции 44кВ может быть оборудована разрядниками типа Y1W-60/144.

Его напряжение постоянного тока 1 мА составляет 86 кВ, что эквивалентно пиковой частоте мощности 60 кВ. При однофазном заземлении максимальное напряжение в нейтральной точке 110 кВ составляет около 43,8 кВ, что может выдерживать общее однофазное перенапряжение заземления. Однако краткосрочное перенапряжение мощной частоты в два раза превышает фазовое напряжение, что невыносимо. Выбор разрядника типа Y1W-73/200 гораздо безопаснее для разрядника, но запас защиты изоляции главного трансформатора уменьшен. Как правило, не следует использовать уменьшение запаса защиты главного трансформатора для защиты разрядника.

Выбор нейтрального разрядника с классом изоляции 35 кВ не является проблемой остаточного напряжения, но повышается вероятность повреждения при перенапряжении промышленной частоты. Поэтому следует учитывать, что повышение потенциала нейтральной точки при однофазном заземлении системы не повредит разрядников. Напряжение составляет около 43,8 кВ. Таким образом, напряжение постоянного тока 1мА разрядника должно быть выше 60KV (43,8KV×√2≈60KV), можно использовать разрядник типа Y1W-48/109. Разрядник не может выдерживать кратковременное перенапряжение промышленной частоты, превышающее 1 фазное напряжение.
